如何高标准建设北京装配式保障房?中建二局这个项目做到了!

 二维码 16

项目介绍


西北旺C2地块工程为国家大力推行发展的产业化装配式结构,北京市第一批装配式保障房,也是海淀区区属重点民生工程。该工程于2017年开工建设,预计2019年10月竣工。项目为海淀区西直门外笑祖塔院地区居民安置房,位于北京市海淀区西北旺新村。

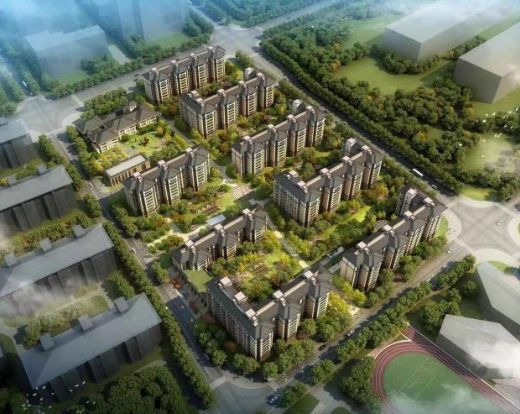

该项目总建筑面积11.24万平方米,由5栋住宅楼及车库组成,地上10层全部为装配式结构,装配式建筑面积7.17万平方米。该工程预制率61%,装配率83.4%,是目前北京市装配率及预制率最高小区之一,建成后将解决1035户低收入家庭的住房问题。


建设采用装配式施工、一体化装修,运用信息化管理、智能化应用、BIM+VR+MR技术,打造概念工地、花园式工地。



西北旺C2地块工程采用的产业化技术为装配整体式混凝土剪力墙体系。该体系有如下优点:


1、技术成熟、可靠、适用性好


2、质量稳定、便于现场操作、施工效率较高


3、较好保证结构整体性

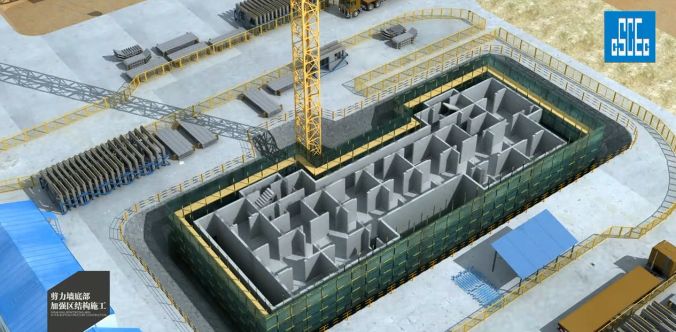

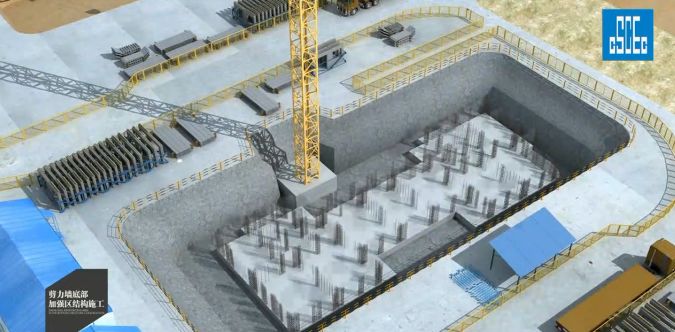

一、剪力墙底部加强区结构施工


该工程地下室采用传统方式建造。






二、运输过程

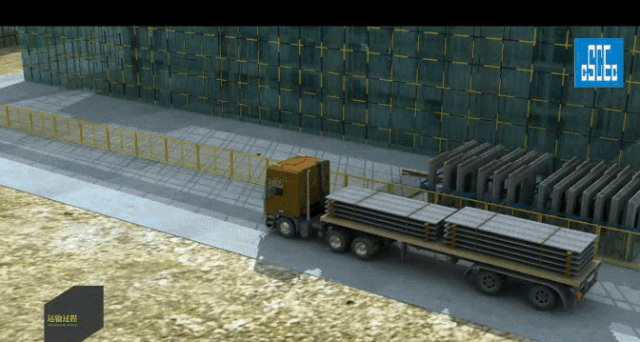

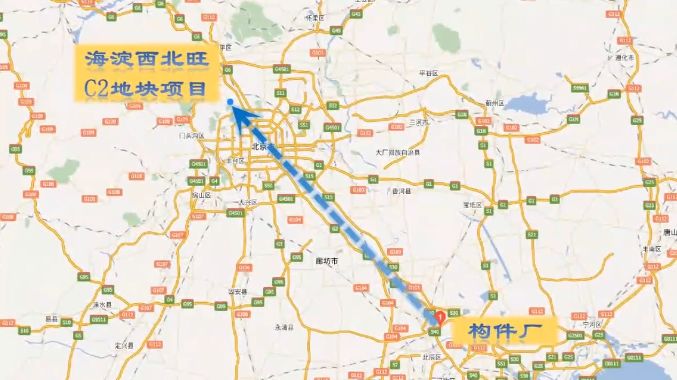

该工程预制构件由预制构件厂发货,采用21米专用货车运至施工现场,采用汽车吊卸货至预制构件堆放场地。

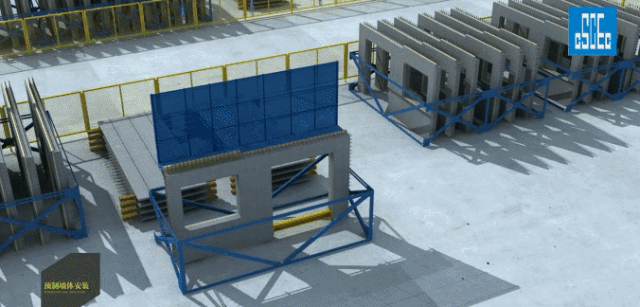

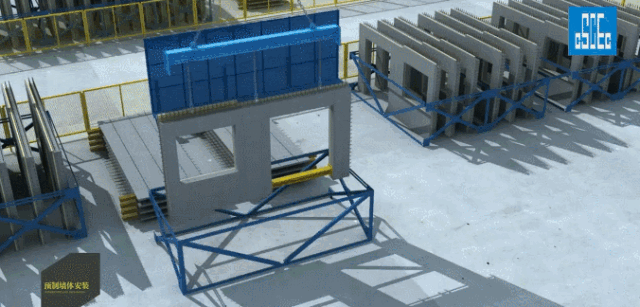

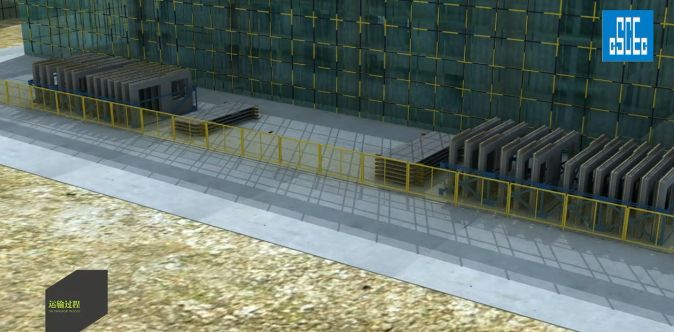

预制外墙、内墙采用专用堆放架放置;预制叠合板应按照吊装计划按编号依次叠放;悬挑板、楼梯等其他构件按场地布置依次堆放。

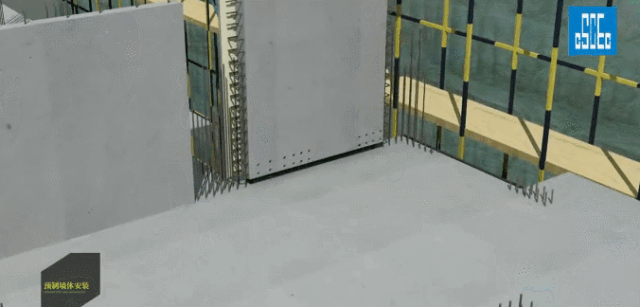

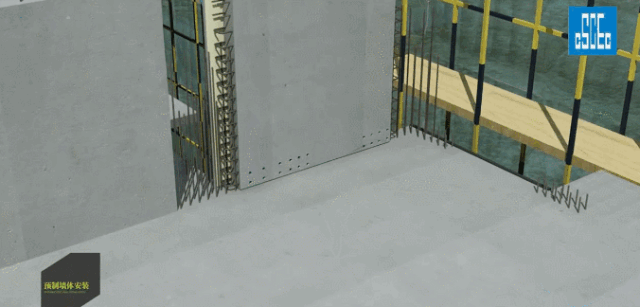

三、预制墙体安装

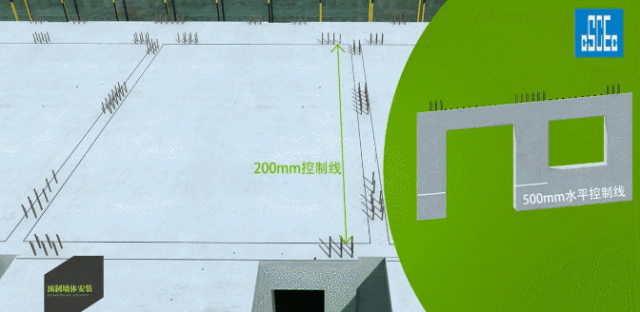

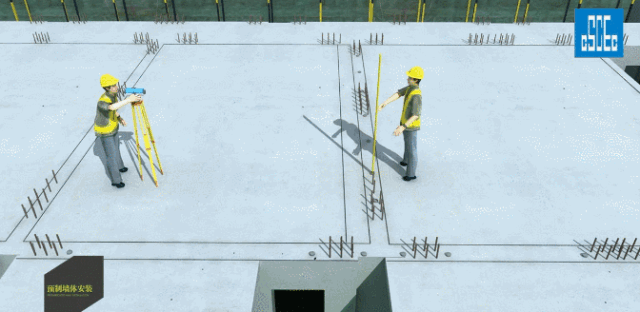

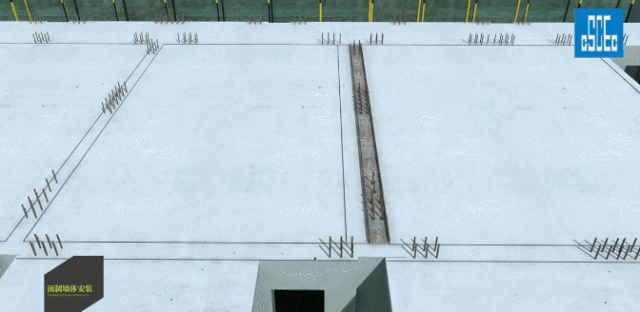

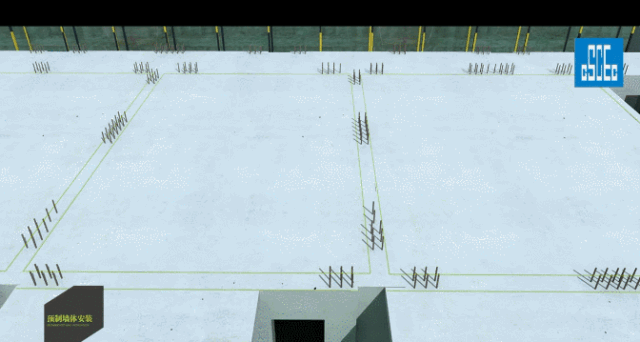

在楼面板上,根据定位轴线放出预制墙体定位边线及200mm控制线;



在预制墙体吊装前,在墙体上放出500mm水平控制线;



检查竖向连接钢筋,针对偏位钢筋用钢套管进行矫正;



放置20mm钢垫片;

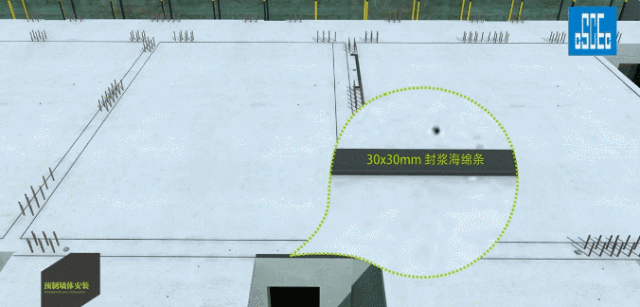

安放外侧30*30mm封浆海绵条,其中10mm进入结构墙体内,20mm位于保温层内。

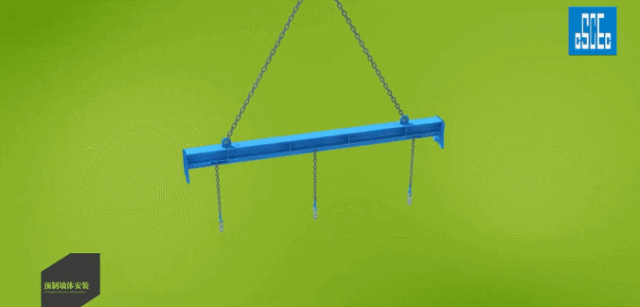

预制外墙板通过吊梁专用吊环进行吊装,吊装预制墙体吊梁采用工字钢焊接而成。吊梁下设置专用吊环用于悬挂吊孔进行不同类型预制墙体的吊装。

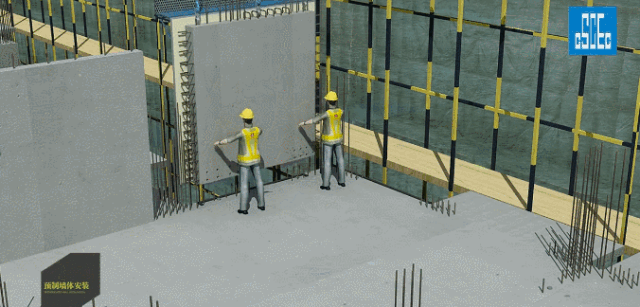

待墙体下放至距楼面1000mm后,减缓下放速度,由两名专业操作工人手扶引导降落,一名工人利用镜子观察连接钢筋是否对孔;




降落至钢垫片后,停止降落;

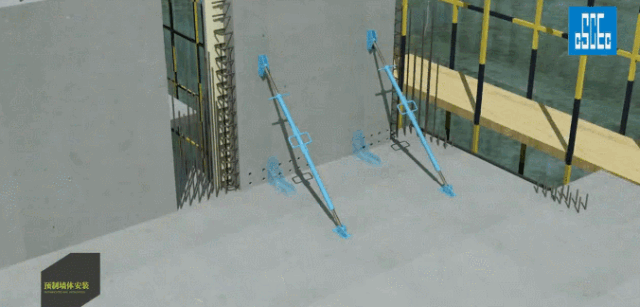

安装斜下支撑,斜下支撑用于固定与调整预制墙体,确保预制墙体安装垂直度;

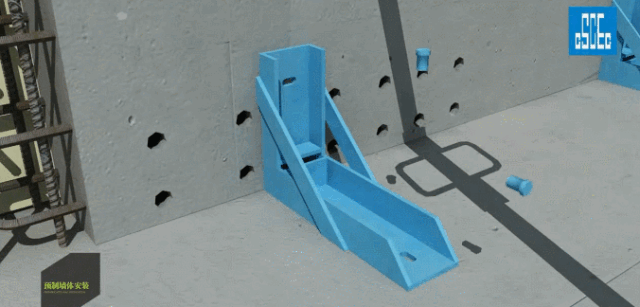

安装七字码,七字码设置于预制墙体底部,用于加强预制墙体与主体结构的连接。确保后续灌浆和混凝土浇筑时,墙体不产生位移。




通过靠尺核准墙体垂直度,调整斜下支撑,最后固定斜下支撑与七字码,摘勾。





每块预制构件采用两个可调节斜拉杆加两个七字码,安装完成第一块墙体后,沿着建筑外立面顺时针方向安装其他墙体。



外墙安装完成后吊装PCF板,通过固定角码将PCF板与外墙进行连接。





四、塞缝


用干硬性砂浆作为塞浆料,将墙体与楼面之间的缝隙分隔为小于1.5m的封闭空间,塞缝效果要确保不漏浆。




五、灌浆


待塞缝24小时后,准备灌浆。首先封堵下排灌浆孔;



然后拌入专用灌浆料进行浆料流动性检测;



留置试块,然后进行灌浆,待灌浆料从上排孔流出时,封堵上排灌浆孔,封堵最后一个灌浆孔后,应持压30秒,确保灌浆质量。




六、节点区钢筋及模板


利用6厘米挤塑板封堵竖向缝隙。绑扎节点箍筋与竖向钢筋,用木模板通过水平螺杆穿过竖向缝隙固定模板。








在结构施工阶段,轻质内隔板吊运摆放在每个房面。为后续二次结构施工提供必要准备。




七、楼面板安装


待墙体模板完成后,由测量人员放出定位线。



安装竖向独立支撑并调节龙骨标高。



根据楼板分布图,在墙体上标出板缝位置定位线。



预制楼面吊装采用专用的吊架,吊架由工字钢焊接而成,下设置专用吊耳,吊耳下对称分布有四个定滑轮,并通过与螺帽、楼面板连接的六个定滑轮自平衡,确保楼面板吊装时的水平度。



采用塔吊和吊具固定于专用吊点上,起吊;



距离墙顶500mm处停止降落,操作人员参照垂直控制线引导楼板降落至独立支撑上。摘勾,校正。



按此方法依次完成其他预制叠合板、阳台板及悬挑板吊装。




安装阳台板及空调板,预制楼面板拼缝处理。




安装底模,并采用钢筋穿过模板固定于预制楼面板上,完成拼缝后现浇模板安装。



现浇楼板支撑、钢筋绑扎、水电管线预埋、叠合板上部钢筋绑扎。




使用钢筋定位框检查钢筋位置,浇筑楼面混凝土。





八、预制楼梯安装


准备工作:放线;



放置20mm钢垫片同时铺20mm细石混凝土;



用吊钩和长短吊绳吊装预制楼梯;



当距楼梯安装面1000mm时,停止降落,由专业操作工人稳住预制楼梯,根据水平控制线缓慢下放楼梯,对准预留钢筋孔,安装至设计位置。摘勾,校正。



安装预制楼梯与墙体间的连接件。




九、外挂阳台板安装


外挂阳台板通过角码将预制挂板与本层及上一层阳台进行连接,然后用细石混凝土封堵,找平。





十、外墙水平及竖向拼缝施工


首先、安装发泡聚乙烯棒;



然后打建筑耐候胶;



实向外墙整体封闭,满足防水与保温要求。完成整栋房屋的主体结构施工。
